Как правильно сделать дымоход в бане

Как правильно сделать дымоход в бане - Нижний Новгород

Продукты сгорания топлива содержат угарный газ и должны выводиться из помещения. Для этого в банях обустраивают дымоходы, позволяющие эффективно отводить продукты сгорания в атмосферу за счет перепадов давления. При оборудовании дымоходов важно правильно выполнить монтажные работы, не допустить образования зазоров, которые повлекут за собой нарушение тяги и приведут к задымлению помещений. Какие лучше дымоходы сделать в бане и порядок выполнения работ рассмотрим далее.

Как выбрать тип дымоотводной системы

При выборе оптимального вида дымоотводной системы следует учитывать несколько важных параметров:

Безопасность материалов, из которых выполняются монтажные работы.
Устойчивость материала к температурным колебаниям и скоплению продуктов горения.
Возможность выполнить замену или ремонт отдельных участков дымохода, если в этом возникнет необходимость.
Способ монтажа и возможность установки дымоходов в бане.
Стоимость материалов, которые потребуется затратить на проведение монтажных работ и оборудование дымоотводящей конструкции.
Характеристики и тип печи в бане, ее размеры и вид топлива.

Лучшими вариантами для бани считаются керамические дымоходы, металлические конструкции и сэндвич-дымоходы. Возведение дымоходов из кирпича также пользуется популярностью за счет того, что материал отличается длительным сроком службы, относительно невысокой стоимостью и высокими показателями теплопередачи. Однако стоит учитывать, что такие конструкции требуют усиления основания, нецелесообразны в маленьких сооружениях и требуют больших затрат времени на выполнение кладки. Реже можно встретить установку дымоходов в бане из асбестовой трубы.

Керамические изделия, которые собираются в единый дымоотвод, имеют ряд плюсов:

Не являются токсичными даже при высоких температурах.
Рассчитаны на длительный срок эксплуатации до 50 лет и более.
Относительно легко и быстро монтируются.
Позволяют сделать хорошую тягу.
При правильной укладке имеют герметичные швы и препятствуют чрезмерному налипанию сажи.
Отличаются универсальностью. Вне зависимости от типа топлива, дымоходы могут использоваться с разными видами печей.
При необходимости ремонта возможна относительно простая замена отдельных элементов.

К недостаткам можно отнести стоимость материалов и необходимость предварительного усиления фундамента. Также следует учитывать, что монтаж выполняется через крышу и перекрытия, вертикальным способом.

У стальных дымоходов также есть много достоинств:

Их можно легко собрать своими руками без привлечения специалистов.
Материал для сборки реализуется по доступной цене.
За счет небольшого веса допускается монтаж дымохода непосредственно на печку в бане.
При желании можно собрать дымоходы любой сложности и конфигурации.
Гладкость внутренней поверхности трубы не способствуют налипанию сажи и обеспечивает хорошую тягу.
Безопасный материал не выделяет вредоносных веществ при нагревании.

У стальных дымоходов для бань есть и недостатки. Срок их службы по сравнению с кирпичными дымоходом или керамическими конструкциями относительно небольшой, он составляет до 10-15 лет. При сборке довольно легко допустить ошибки и не обеспечить герметичность соединения стальных элементов. Подобные ошибки могут привести нарушению тяги, в результате чего помещения бани будут задымляться. К тому же на качество герметичности способны повлиять постоянные перепады температур, поэтому металлическим конструкциям необходимо обеспечить дополнительную изоляцию.

Сэндвич-дымоходы просты в установке, обладают высокой устойчивостью к образованию конденсата и не поддерживают процессы образования коррозии. Такой дымоход обеспечивает хорошую теплоизоляцию, но стоит дороже, чем стальные конструкции. Срок эксплуатации достигает 15–20 лет, при необходимости отдельные элементы можно заменить или отремонтировать. Небольшой вес материалов позволяет не укреплять дополнительно фундамент, так как сильной нагрузки на конструкцию сэндвич-дымоходы не несут.

Существует несколько способов оборудования дымоходов в банях.

Лучше всего по простоте выполнения работ и затратам времени вывести трубу через потолок. Такая конструкция представляет собой вертикальный канал, проходящий от печного оборудования к перекрытиям на потолке и с выходом через кровлю.
При наружном расположении дымоходов для установки труб необходимо вывести внешний канал к наружной стороне стены бани. Дымоход закрепляется вертикально.
При оборудовании стальных дымоходов можно устанавливать трубы в виде ломаных, надежно соединяя между собой горизонтальные и вертикальные каналы.

Установка системы из керамического материала

Конструкция керамических дымоходов представлена тремя слоями. Дым отводится через внутреннюю часть системы, а для предотвращения образования чрезмерного количества конденсата укладываются теплоизоляционные материалы. Наружная часть трубы обкладывается бетонными блоками. Это своеобразный каркас, защищающий внутреннюю керамическую конструкцию.

При приобретении полного комплекта дымохода в состав системы входят также надкровельная часть, основание со специальным сборником для конденсата, блоки с отверстиями, затвор и дымоотводящий тройник.

Прежде чем приобретать систему керамических дымоходов необходимо учитывать, что они имеют большой вес. Общая система может достигать веса более 1 тонны, а масса одного погонного метра составляет около 140–150 кг. Самостоятельно монтировать такие дымоходы довольно трудно, понадобится привлекать помощников.

Для монтажа необходимо придерживаться определенной последовательности действий:

Подготовка площадки для дальнейшего размещения керамического дымохода. Установка осуществляется на поверхности отопительного устройства или на отдельном основании возле него. На этом этапе устраняются все неровности. Если предварительно осуществлялась заливка бетонного основания, необходимо выдержать время, чтобы конструкция набрала нужную прочность.
Для дальнейшего закрепления конструкций подготавливаются прутья длиной 1 м, выполненные из металла. Диаметр прутьев варьирует от 5 до 10 мм.
В потолке и крыше проделывается углубление под трубу.
На подготовленное основание устанавливаются керамические блоки, состоящие из двух половин. В местах их соединения необходимо нанести клеящую смесь.
Металлические прутья вставляются в боковые углубления, места крепления заполняются клеем.
В керамическое углубление устанавливается труба, далее на нее накладывается теплоизоляционный материал. Чтобы теплоизоляция хорошо была зафиксирована на трубе, ее можно закрепить хомутом или проволокой. В качестве теплоизоляции можно выбрать прессованную минеральную вату.
После установки первого керамического блока необходимо выполнить укладку следующего элемента и закрепить его специальным клеем или кладочным раствором.
Первый отрезок трубы стыкуется со вторым, закрепляется клеем, все излишки клеящего состава удаляются.
Контролируя положение дымохода по вертикальному и горизонтальному уровню, труба и блоки укладываются в аналогичной последовательности. Каждый стык необходимо правильно обрабатывать герметиком, чтобы между элементами дымохода не оставалось даже малейших зазоров.
Если труба проходит через перекрытие, следует предусмотреть расстояние между наружным блоком и перекрытием. Зазор должен составлять 5–10 см, для его заполнения используется негорючий теплоизоляционный материал.

По размерам углубления устанавливаются рейки для закрепления труб на чердаке. Доборные элементы можно использовать для создания герметичного стыка в месте выхода дымохода из поверхности кровли.

Оборудование вывода через землю и через стену

Дымоходы могут выходить из внешней трубы, которая располагается в земле, или проходит через стену. Для оборудования дымохода через стену намечается место внутри бани, через которое будет выводиться дымоходный патрубок. По размеру этого места с учетом диаметра трубы монтируется металлический листовой экран, который необходим для защиты внутренних стен от перегрева.

Далее в стене просверливают отверстие, диаметр которого должен быть больше, чем диаметр самой трубы. Вводной патрубок от печи соединяется с дымоходом при помощи переходника, после чего монтируется участок трубы с заслонкой. Для обработки стыков следует использовать герметики, которые рассчитаны на эксплуатацию в условиях высоких температур.

Также для крепления можно использовать металлические хомуты. Огнестойкий короб из асбестоцемента или металла устанавливается в отверстие стены, через которое проходят трубы. Наружный элемент на внешней стене бани, необходимый для удаления дыма, должен быть прочно зафиксирован.

Для надежного крепления и создания качественной опоры при монтаже тройников можно установить кронштейны. В нижней части, где расположена деталь системы для удаления дыма, монтируется емкость для сбора конденсата. Чтобы проверить работу системы, следует развести огонь в печи и проверить скорость выхода дыма из топки. При правильном выполнении работ продукты горения будут отводиться быстро.

Для вывода дымоходов через землю необходимо обеспечивать их изоляцию. Из-за воздействия высокой температуры использовать битумный слой нельзя, для этого рекомендуется приобрести футерованные трубы. Футерованные трубы выполняют защитную функцию, сохраняя целостность внутренних элементов системы.

Их поверхность покрывается полимерным слоем. Трубы продаются секциями определенной длины. К краям каждой секции привариваются фланцы, чтобы в дальнейшем можно было сформировать единую магистраль.

После подготовки футерованных труб необходимо собрать цельную систему из нескольких частей. Стыки при необходимости можно закрепить хомутами, далее обработать их герметиком, рассчитанным на использование в условиях высоких температур. Процесс сборки заключается в помещении одной трубы в другую и расположении внешней трубы на выходе из земли. Внешняя труба смазывается битумом. Для таких работ стоит привлекать специалистов.

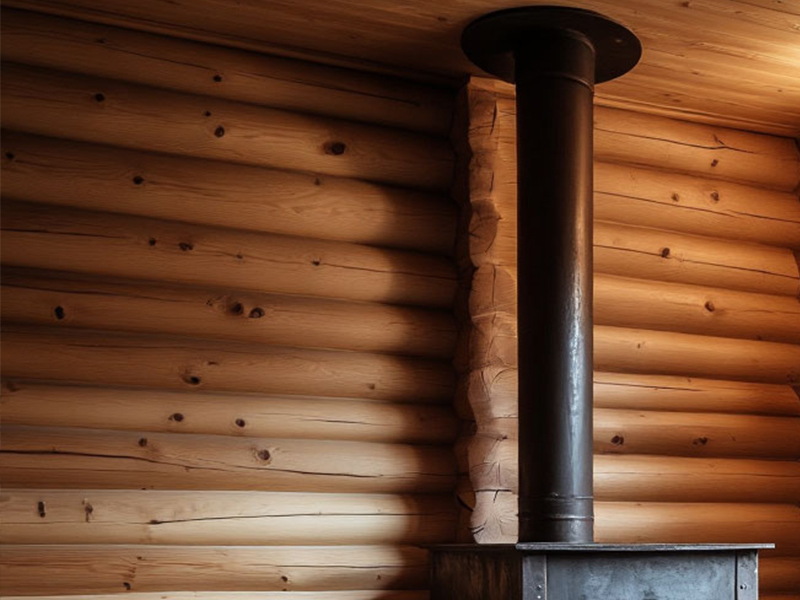

Установка стальных дымоотводящих систем

При использовании стальных труб для оборудования дымоходов стоит выбирать двухтрубные системы. Для их монтажа используются трубы разного диаметра, между которыми прокладывается негорючая изоляция, или готовые сэндвич-элементы. Кроме оборудования двухтрубных систем, можно выполнять монтаж дымоходов из однослойного термоустойчивого металла высокой марки.

Монтаж одностенных труб рекомендуется проводить только внутри теплых помещений, при этом наружный дымоход необходимо утеплить. Не игнорируйте использование утеплителя – это приведет к повышенному образованию конденсата, который будет возникать при контакте холодного воздуха с разогретой трубой. Чрезмерное образование влаги может существенно уменьшить срок службы оборудования, при этом будет наблюдаться повышение расхода топлива.

Хорошим вариантом экономии служит прокладка однослойных труб во внутренней части помещения с выходом на наружную часть бани, где оборудуется сэндвич-система в виде двухслойных труб.

Порядок работ следующий:

Крепление штатного переходника на патрубок печи.
Установка труб по вертикали до высоты отверстия в стене, через которое будет осуществляться вывод системы к наружной стене бани. Первый элемент – однослойная труба, второй – участок трубы с задвижкой-шибером.
Стыки труб обязательно обрабатываются герметиком, который позволит создать хорошую тягу во время топки печи и предотвратить проникновение угарного газа в баню. Необходимо использовать термостойкий герметик.
Проделывается специальный выход в стене диаметром, превышающим размеры выходной трубы.
В верхней части трубы, установленной внутри помещения, крепится колено (переход на 90 градусов).
Далее осуществляется переход на сэндвич с выводом на сэндвич-тройник. Участок системы отведения дыма в наружной части бани фиксируется на кронштейне.
На фасаде бани следует зафиксировать опорные элементы, которые удерживают сэндвич-трубу.
Устанавливайте трубу по вертикали, надевая вышестоящий элемент на предыдущий. Для закрепления отдельных участков можно использовать металлические толстостенные хомуты, стыки обработать герметиком.
На самой верхней трубе крепится оголовок. Оголовок позволит предотвратить попадание в дымоход посторонних предметов и образование застоя из осадков.

Многослойные стальные дымоходы отличаются относительно небольшим весом, поэтому дополнительное усиление фундамента не требуется. Внешняя поверхность труб выполняется из прочной стали, поэтому дымоход не нуждается в обработке поверхности антикоррозионными составами.

Внутренние отверстия труб для бань отличаются диаметром, однако все разновидности имеют гладкую поверхность, благодаря чему исключается накопление продуктов неполного сгорания топлива. Сэндвич-дымоход считается универсальным вариантом, так как подходит для эксплуатации с любыми типами печного оборудования.

Такие трубы в процессе эксплуатации, в том числе при интенсивном нагревании, не деформируются, сохраняют свои свойства и форму в течение всего срока использования. Благодаря слою теплоизоляции минимизируется количество образуемого конденсата, дополнительного утепления при этом не требуется.

Проще всего устанавливать сэндвич-дымоход через отверстия в кровле и потолке:

Для начала размечаются места выхода труб через потолок и поверхность кровли. При выполнении разметки следует учитывать, что по периметру углубления необходимо предусмотреть зазор около 10 см. Оставлять меньшее расстояние не рекомендуется.
Для создания теплоизоляции чаще всего используется минвата, с помощью нее места прохода труб через перекрытия закрываются.
Первый отрезок трубы соединяют с выходной трубой (патрубком) отопительного оборудования.
Далее отрезки труб вставляются друг друга, в местах их соединения используются для фиксации обжимные хомуты из прочного металла.
В местах соприкосновения труб с частями конструкции дома используется разделка – утолщение дымового канала, которое повышает его устойчивость.
Переходным элементом послужит патрубок большого диаметра, который необходимо приварить к разделке. Если элементы прилегают недостаточно плотно, необходимо использовать минеральную вату. Теплоизоляционный материал укладывается под разделочную деталь, для прочной фиксации минеральную вату можно прикрепить мелкими гвоздями.
В поверхности кровли следует сделать отверстия круглой или овальной формы в зависимости от угла склона.
Через отверстия заводятся и устанавливаются остальные участки труб. Переходной элемент может быть оборудован в местах соединения и пересечения с поверхностью кровли. На данных участках необходимо выполнить обработку герметиком.

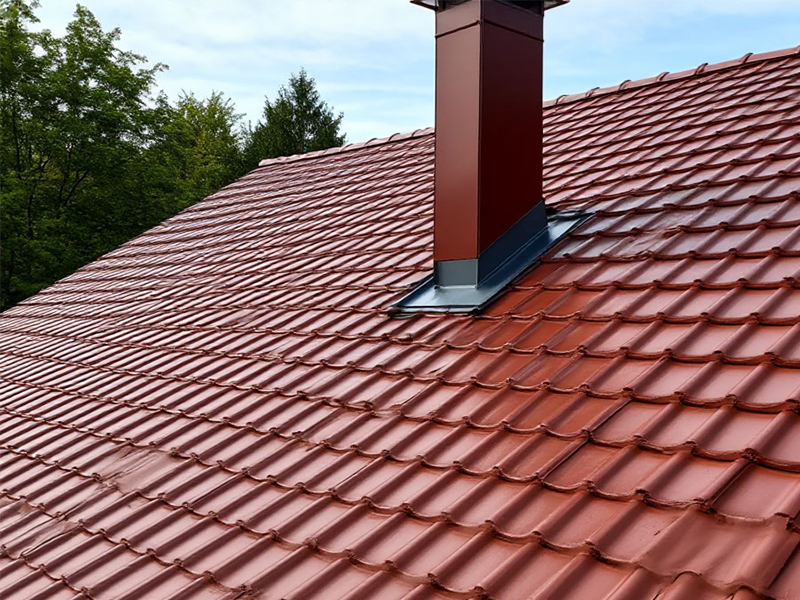

После вывода трубы на поверхности крыши укладывается лист или силиконовый фартук, который фиксируется элементами крепежа и обрабатывается герметиком. В верхней части последней трубы крепится оголовок.

Фиксировать трубу в банях не желательно с использованием монтажной пены. Даже термостойкие составы не могут на постоянной основе выдержать сильный нагрев, в результате чего может начаться процесс их плавления. Дымовую трубу можно обернуть стеклотканью и после этого допустимо использование монтажной пены.

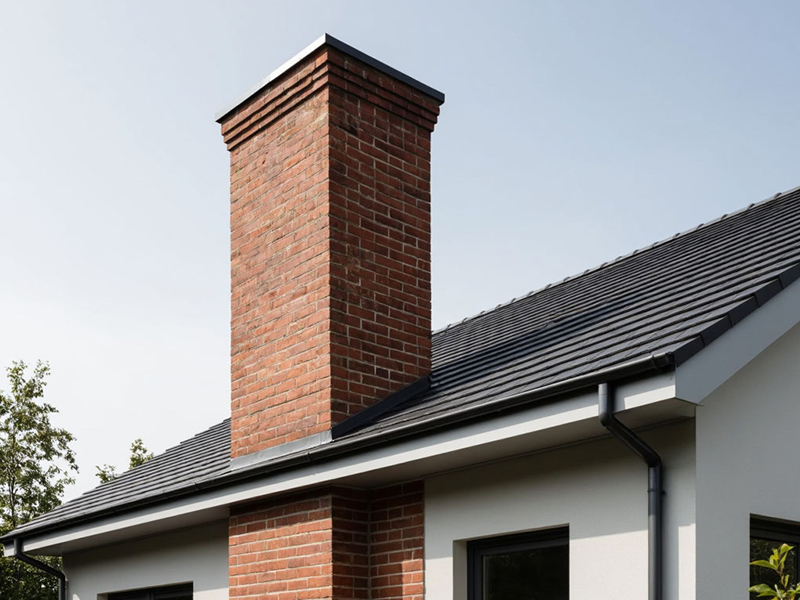

Кирпичные дымоходы

Для обустройства кирпичного дымохода требуется больше временных затрат, чем при выполнении монтажа системы из металлических труб. Для укладки может использоваться обычный красный кирпич. При желании его меняют огнеупорным, но стоимость системы в этом случае возрастает в разы. Решение о том, какой вариант выбрать, стоит принимать с учетом финансовых возможностей.

Для монтажа кирпичного дымохода необходимо заранее установить печь на отдельный бетонный фундамент. Работы выполняются в следующем порядке:

Замешивается раствор и начинается укладка кирпичей от уровня печки с проверкой каждого ряда по четырем плоскостям. На этом этапе можно сократить время на выполнение работ. Для этого после укладки 2–3 рядов кирпичей следует натянуть от углов вертикальные веревки к потолку. По заданным направлениям можно в дальнейшем ориентироваться и придерживаться строгой вертикальности.
После второго ряда закрепите специальную задвижку, с помощью которой в дальнейшем будет регулироваться сила тяги.
После укладки 4 рядов кирпичей очистите канал и уберите излишки раствора.
До места обустройства распушки укладывайте кирпичи рядами. Чтобы в дальнейшем дымоход не расшатался от резких порывов ветра, рассчитайте размеры распушки таким образом, чтобы между кладкой и потолочными балками не оставалось зазоров.
Распушка укладывается на уровне всех перекрытий. Она будет иметь более крупную толщину и служит защитой от воздействия чрезмерно высоких температур.
Для расширения дымохода необходимо делать укладку таким образом, чтобы кирпич сдвинулся примерно на 1/3 в наружную сторону.
После выхода через перекрытие необходимо вернуться к первоначальному размеру дымохода и уложить основной стояк в несколько рядов кирпичей.
Над кровлей возвышается остальная часть дымохода – выдра. Ее необходимо оборудовать, чтобы защитить трубу от попадания осадков, но также она выполняет функции распушки. Надкровельная часть будет состоять из 8 рядов кирпичей, которые смещаются рядами примерно на 1/3 часть целого кирпича. Рассчитайте смещение таким образом, чтобы верхняя часть по периметру была равна ширине основного стояка дымохода.
Далее уложите кирпичи в несколько рядов, ориентируясь на периметр основой части дымоотвода.
При укладке оголовка на дымоход необходимо сдвинуть нижний ряд кирпичей наружу, чтобы он слегка выступал.
После завершения укладки необходимо выдержать время, в течение которого раствор хорошо застынет. В этот период можно заняться гидроизоляцией участка в месте прохождения трубы через кровлю. Для этого используют пристенный профиль, гидроизоляционную ленту или рубероид.

Для создания противопожарной защиты в месте расположения распушки необходимо установить вокруг нее короб из нержавеющего металла. Его заполняют керамзитом или песком.

Начало эксплуатации системы

Перед проверкой работы дымохода необходимо его осмотреть, визуально проверить плотность стыковки всех элементов. Далее рекомендуется:

Во время пробной растопки сразу проверяйте качество тяги и количество выделяемого дыма. Если дымоход выводит все продукты горения на улицу, а во внутренней части бани не наблюдается задымление, можно приступать к полноценной протопке печи в бане.

Чтобы в процессе эксплуатации дымоходной системы не возникли сопутствующие проблемы, учитывайте несколько важных правил:
1. Очистить внутреннюю часть дымохода сухой тряпкой или щеткой.
2. Удалить все посторонние предметы, если они были обнаружены.
3. Растопить печь небольшим количеством топлива.

Во время пробной растопки сразу проверяйте качество тяги и количество выделяемого дыма. Если дымоход выводит все продукты горения на улицу, а во внутренней части бани не наблюдается задымление, можно приступать к полноценной протопке печи в бане.

Чтобы в процессе эксплуатации дымоходной системы не возникли сопутствующие проблемы, учитывайте несколько важных правил:

При использовании газового котла в помещении предварительно получите разрешение на проведение работ и согласуйте проект в органах технического надзора.
Обязательно позаботьтесь о термоизоляции частей дымохода, находящихся в наружной части здания. Исключение составляют сэндвич-дымоходы, которые уже предусматривают наличие теплоизоляции.
Для обеспечения хорошей тяги по трубе убедитесь, что общая высота дымохода составляет не менее пяти метров.
При соединении элементов дымохода размещайте отрезки труб таким образом, чтобы они не соединялись между собой в перекрытиях и на выходе из кровли. От стыка до конструкции должно оставаться не менее 70 см.
При оборудовании ломаных дымоходов или поворотных систем предусмотрите не более 3 поворотов по всему участку.
Для качественного удаления продуктов горения собирайте наклонный или горизонтальный дымоход «по дыму», то есть верхний элемент надевайте на нижний, вертикальные участки – «по конденсату», то есть верхний элемент вставляйте в нижний.
Предусмотрите оборудование искрогасителя, если есть вероятность того, что кровельный материал легко может воспламеняться.
Для обработки мест соединений труб используйте термостойкий герметик.
При оборудовании наружного дымохода крепите кронштейны с шагом не более 2 метров.
